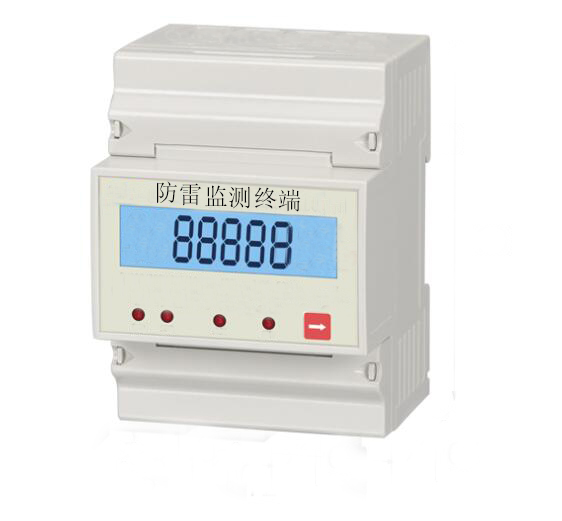

防雷监测模块/防雷监测发射器(带寿命预估)

 提示:点击图片可以放大


      防雷监测模块(SPD)带寿命在线监测采集设备,主要采集SPD损坏状态及损坏程度,空开跳闸状态,SPD假接地和接地不良状态及SPD动作次数,SPD温度和环境温度等;配置标准的RS485接口数据通讯,支持有线和无线通讯方式;即可组网使用,也可独立使用,可以提供自定义编程接口,以便客户对接其它私有协议。

防雷监测模块(带寿命预估)功能特点

  • 雷击计数启动门限可调,SPD寿命自动监测计算。
  • 1路雷击计数,1路温度采集,3路泄漏电流采集,3路工作电压。
  • 传感器外置,抗干扰能力强,导轨式设计,安装简便。
  • 支持有线和无线传输。
  • 现场报警功能,即便不联网,也可以轻松实现现场管理。
  • 远程报警功能,通过云服务器,可远程监控任意一个采集终端的数据,获取实时报警信息


防雷监测模块(带寿命预估)技术参数

工作电压:AC220 V
产品功耗:0.5W
通讯方式:RS485/loRA
通讯协议:标准MODBUS协议
SPD 动作计数:1 路
 计数范围:0~9999 次
计数门限:1 KA(出厂默认)
漏流采集:1 路
漏电流范围:0.05~2mA
漏电精度:±10uA
温度采集:1路
湿度采集:1路
温度采范围:-20~105 ℃
温度精度: ±0.5℃
开关量采集:3路(遥信、空开、接地)
报警指示:红色LED常亮
IP防护等级:IP20
外壳材料:热塑性材料UL94V0
工作温度:-20~70 ℃
环境湿度:<95%
产品重量:180 g
传输距离:lora(10KM可视距离)
安装方式:35 mm导轨

防雷监测模块/防雷监测发射器(带寿命预估)产品安装

  • 防雷监测模块(带寿命预估)本产品的主要用途是监测浪涌保护器(SPD)的状态及使用寿命,一般在室内安装使用,通常安装在浪涌保护器旁边。
  • 安装方式:35mmDIN标准导轨安装,符合DIN EN60715标准。
  • 在配电箱内选择合适位置固定DIN导轨,将监测模块卡入导轨上固定。
  • 监测模块接线端口A7、A8接SPD动作计数传感器,B1、B2为泄流电流传感器和温度传感器供电正负极,B3、B4、B5为泄流电流传感器信号线接口,B7、B8为温度传感器信号线接口;C1、C2和C3、C4均为辅助干接点方式,不分极性,其中一端接公共端,另一端接常闭端。
  • 接线按照颜色接电源线和通讯线,不可接错。
  • 电源进出线、地线规格均应符合规范要求,且连线应短而粗,并确保接地电阻小于4欧姆。
