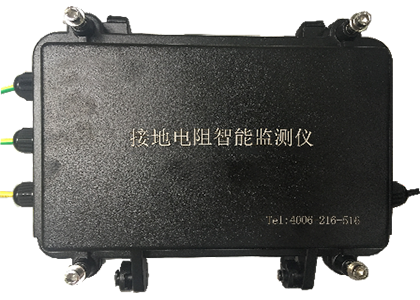

接地电阻测试仪(户外版)

 提示:点击图片可以放大

        接地电阻测试仪(户外版)专为在线监测防雷装置接地网阻值、金属三极法联结电阻而精心设计制造;可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用;可有线或无线通讯,可外接电源也可配太阳能供电;配置标准的RS485接口数据通讯,可以提供自定义编程接口,以便客户对接其它私有协议

功能特点

  • 采集精度高并能防护100KA雷电冲击。
  • 避免辅助地极变化干扰。
  • 具备低功耗设计,电池+太阳能。
  • 支持有线和无线传输。
  • 铝合金外壳,内部完全封闭,具有防雨淋、防尘、耐高低温、防腐、阻燃等特性,确保野外、矿井下、室内等长时间在线监测。
  • 现场报警功能,即便不联网,也可以轻松实现现场管理。
  • 远程报警功能,通过云服务器,可远程监控任意一个采集终端数据,获取实时报警信息


接地电阻测试仪(户外版)技术参数
工作电压:DC 12 V
 产品功耗: 1 W
通讯方式:RS485/ZigBee/GPRS/RJ45
 通讯协议:标准MODBUS、TCP/IP、MQTT
电阻量程:0.1~100 Ω
分 辨 率:0.01 Ω
测量精度:±10%
辅助地极数量:2个
单次测量时间:30秒
 防雷能力:100 KA
外壳材料:铝合金
 IP防护等级:IP65
工作温度:-20~70 ℃
 环境湿度:<95%
产品重量:7 Kg
外形尺寸:260*260*107 mm(长宽高)
传输距离:Zigbee(2500 m可视距离)

产品安装

  • 接地电阻测试仪(户外版)安装方式:侧面使用M7螺丝固定安装。
  • 本产品的主要用途是监测接地电阻阻值,需要两个辅助地网来精准计算被测地网阻值。
  • 该款产品外部直流5V供电,GPRS则采用太阳能+蓄电池供电。
  • 地线应避免强磁场区域,最好穿金属穿线钢管布线。
  • 接线按照颜色接电源线和通讯线,不可接错。
