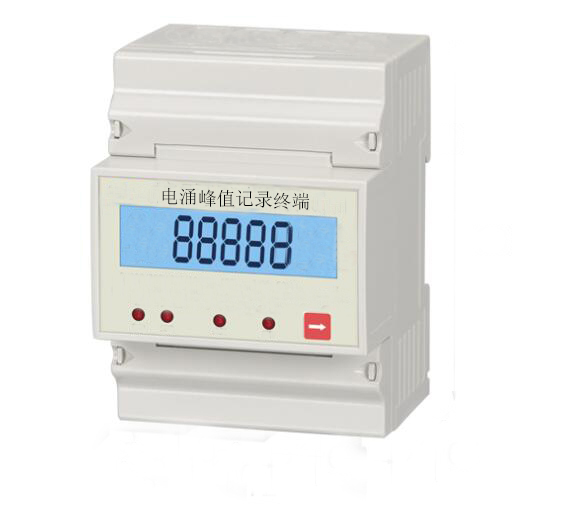

雷电流电涌峰值记录仪/雷电波形监测

 提示:点击图片可以放大

        雷电流电涌峰值记录仪采集防雷装置接地引下线的雷电流峰值、极性以及各类电气设备遭受电涌入侵时的数据;可有线或无线通讯,可外接电源也可配太阳能供电;可以提供自定义编程接口,以便客户对接其它私有协议。


功能特点

  • 电涌峰值采集,极性判断,次数累计
  • 结构小巧、轻便,铝合金外壳,便于安装。
  • 采集精度高,拥有全球最小的异形罗氏线圈核心技术。
  • 传感器内置,采用非接触式感应。
  • 门限可调,可根据应用场景和安装环境设定报警门限。
  • 现场报警功能,即便不联网,也可以轻松实现现场管理。
  • 远程报警功能,通过云服务器,可远程监控任意一个采集终端数据,获取实时报警信息


雷电流电涌峰值记录仪技术参数
工作电压:DC 220 V                        产品功耗: 1 W
通讯方式:RS485                            通讯协议:标准MODBUS协议
电涌极性:正/负极                          计数范围:0~99 次
测量精度:±10%                            显示:4位数码管
采集范围:1~100 KA                    防雷能力:60 KA
IP防护等级:IP65                          外壳材料:铝合金
工作温度:-20~70 ℃                        环境湿度:<95%
产品重量:330 g

产品安装

  • 雷电流电涌峰值记录仪本产品的主要用途是监测雷电流峰值、极性、时间、次数,该款产品为户内型,通常安装在浪涌保护器地线输出端,地线从电涌峰值记录仪中间过孔穿过。
  • 安装方式:正面和侧面采用M4螺丝固定安装。
  • 该款产品为直流5V供电,不可接入高于5V或电压不稳的供电设备使用。

接线按照颜色接电源线和通讯线,不可接错。
