智能在线监测接地电阻值的测量方法

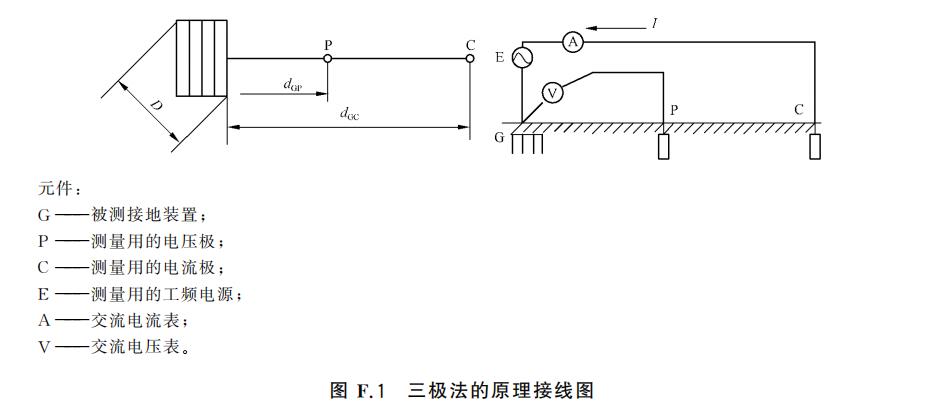

         智能在线监测接地装置的工频接地电阻值测量常用三极法和使用接地电阻测试仪法,其测得的值为工频接地电阻值,当需要冲击接地电阻值时,参见附录 H 进行换算。每次检测都宜固定在同一位置,采用同一台仪器,采用同一种方法测量,记录在案以备下一年度比较性能变化。三极法的三极是指图 F.1上的被测接地装置 G、测量用的电压极 P和电流极 C。图中测量用的电流极 C和电压极 P离被测接地装置 G 边缘的距离为dGC=(4~5)D 和dGP(0.5~0.6)dGC,D 为被测接地装置的最大对角线长度,点 P可以认为是处在实际的零电位区内。为了较准确地找到实际零电位区,可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次,每次移动的距离约为dGC的5%,测量电压极 P与接地装置 G 之间的电压。如果电压表的三次指示值之间的相对误差不超过5%,则可以把中间位置作为测量用电压极的位置。


         把电压表和电流表的指示值UG 和I 代入式RG =UG/I 中,得到被测 接 地 装 置 的 工 频 接 地 电阻RG。当被测接地装置的面积较大而土壤电阻率不均匀时,为得到较可信的测试结果,宜将电流极离被测接地装置的距离增大,同时电压极离被测接地装置的距离也相应地增大。在测量工频接地电阻时,如dGC取(4~5)D 值有困难,当接地装置周围的土壤电阻率较均匀时,宜dGC取2D 值,而 dGP 取 D 值;当 接地装 置 周 围 的 土 壤 电 阻 率 不 均 匀 时,宜 dGC取3D值,dGP值取1.7D 值。使用接地电阻测试仪进行接地电阻值测量时,宜按选用仪器的要求进行操作。更多接地电阻在线监测系统技术咨询科宇物联
